火炬电缆常见问题
理解你的焊接部分将帮助减少停机时间和整体穿,同时提高生产力。机器人火炬部分可以有各种各样的风格和构建。随着时间的推移,有些部分已被证明是更有效的比其他人更有利于生产力和用户友好性。正在更新这些信息和知识渊博的将确保最优生产焊接生产线。本文将揭露问题与火炬电缆,衬垫,技巧,和喷嘴包括他们如何失败和最佳实践。
最关键部件之一的做工精良的机器人焊枪电缆外夹克保护电缆。
外夹克
耐用外夹克是一个非常重要的帮助防止磨损,切割,并提供增加抵抗失败如果它能够夹或夹具在焊接单元。
外夹克已被证明提供难以置信的抗磨和削减与电子束辐照或交联聚酯组成。即使外面的夹克是受损,不会延长这些电缆材料,因为电缆没有一粒在一个方向运行。然而,机器人焊枪电缆的外涂层为代价。这些类型的涂料是坚固的,但是他们不太灵活。
如果有伤口或磨损电缆使用氯丁橡胶,它将很容易扩展和增加机器人焊枪电缆故障的可能性。这将是一个原因,让这个材料更理想的机器人焊枪电缆。然而,氯丁橡胶的优点是,它更灵活。
保护袖子
一个保护套上的火炬电缆外层覆盖保护电缆和电缆链臂臂时摩擦的运动。
电缆特性波形、凯夫拉尔或皮革保护袖子机器人火把是重要的进一步保护火炬电缆特别是如果你的焊枪转动或弯曲。
电气连接
火炬的电气连接电缆是一个关键环节保持一致和可靠的电力从铜到火炬的脖子,最终联系提示和焊丝。
理解如果你的火炬电缆可以站起来制造要求还包括确保电气组件的挑战。这些电气连接在两个常见的礼仪:最后一个褶的电缆或锥和一个锥形螺母。
卷曲的连接:产生一个更加稳定和可靠的电气连接。甚至垫褶将提供压力和一个强大的和一致的电气连接和电流。
连接器锥,锥螺母:这曾经是提供电气连接的方式,因为它允许旋转运动,同时也因为它可以拆卸,缩短,或根据需要修改。然而,人们意识到这是不需要所以褶连接被视为更有利,使用更大的成功。
缆
寻找电缆绞线是最重要的因素之一,以帮助确定您的电缆质量。多股线会持续时间更长,抵抗扭转比带着一长串电缆。
电缆可以旋转和承受扭转载荷,设计是一个关键的评估因素看当使用through-arm设置。评估需要铜或铝和单股或多股是其他因素需要考虑。
图片来源:T他明确的指导机器人焊接Abicor宾采尔的火把
机器人与5独立链电缆将火炬少工作时产生强大的电流有扭力时,产生的摩擦力较小转移到外屏蔽。解决方案将是一个多排设计和建造,将持续超过一个坚实的,或单身,链电缆。
Through-arm火炬电缆平衡、普遍的失败,因为刀转过头的电缆在操作机器人轴4和轴6。更大数量的旋转,对电缆的完整性的影响越大。内链电缆可以打破地区并创建热电缆不设计。
如果一个机器人焊枪电缆能够旋转+ / - 210度一直在操作,那么它应该考虑through-arm火炬电缆质量。
无限或无尽的旋转火把越来越主流,因为没有担心电缆在干什么,因为手腕操纵机器人的前端火炬独立的电缆。有必要的伺服电机调整是必要的,以适应这个火炬技术,但是它提供了一个更大的价值生命的火炬电缆。这些火把将特别有利于操作在石油和天然气、汽车、灌溉、管道或农业产业。
与Over-Arm电缆常见问题:
非计划停机时间和昂贵的修理可能发生当焊枪电缆不适当调整和放置。重要的是要理解所需的长度你over-arm电缆,这样他们可以给你最生活。实现适当的长度,确保机器人可以实现完全的运动没有火炬电缆挂在一边。
太久的电缆,它会被抓到,经历很多摩擦到工具,并迅速磨损。长电缆也可以体验过热和扭转力运动太剧烈,导致失败。
太短的电缆将限制旋转轴4和6轴提供访问问题,造成更大的压力,过早地失败。
除了电缆长度,同样重要的是要看你的送丝装置的位置和支持。这个单位可以放置在特定的位置或角度进一步帮助创造效率与机器人焊枪电缆。的支持可以帮助电缆保持一个稳定电弧,而不是挂在一种妥协电缆的完整性和送丝。
Through-Arm电缆的好处:
更少的误差与through-arm电缆电缆长度所以选择正确的长度是最重要的一步。关键要区别火炬身体和送丝接口不超过5毫米。

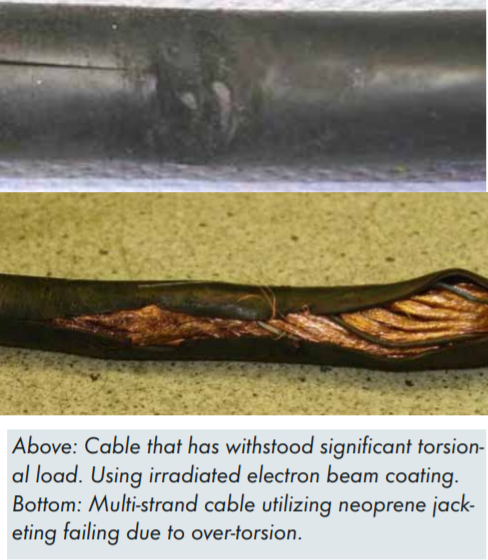

电缆失败:
- 磨损:当电缆摩擦部分和最终失败。电缆磨损时,机器人将火炬电缆通过相同的循环反复多次。
- 切割:当电缆接触一个锋利的边缘部分。
- 了:如果电缆没有正确安装,电缆可以被固定或部分和停产。
总之,重要的是要确保你的火炬电缆有适当的外夹克;保护波纹套管;强大的卷曲或锥形连接;是一个单股或多股;你的机器人是在正确的长度;电缆是设置为适当的+ / -火炬电缆长度;和送丝装置正确放置。
